FRP製排水桝 長寿命化を実現した最適素材と革新的構造

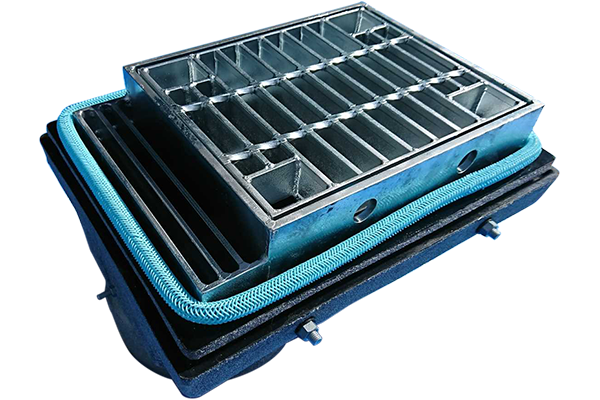

FRP製排水桝 イメージ

FRP製排水桝の特徴

橋梁技建はFRPという素材を採用したFRP製排水桝(FRP, DRAIN)を通じて、長期に渡る高品質と安全を創造していきます。

FRP製排水桝の構造説明図

  1. 床版に埋設する下桝の材質にFRP(Fiber-Reinforced Plastics)を採用しました。FRPは軽くて強く、塩害などの耐食性に優れているので、長期間に渡り健全な機能を発揮します。
  2. FRPは自由にデザインを決めて製作することができます。道路条件や桁構造にフィットした形状を可能にします。
  3. 排水桝のパイプ部を二重管構造にすることによって、型枠に孔をあける必要がなくなり、型枠の再利用化に貢献します。
  4. 床版に埋設されている下桝とグレーチングを接続しているボルトを調整することにより、グレーチング高さを床版の出来高に合わせてセットできます。舗装面との段差を解消し、走行時の安全性と美観向上に貢献します。
  5. FRPの重量は鉄の25%程度と軽量なため、少ない人数で安全に設置ができます。
  6. 下桝とグレーチング枠の間に隙間を設けて、舗装接触面にペープドレーンを設置したことにより、床版上に滞水した雨水も排水する事ができます。

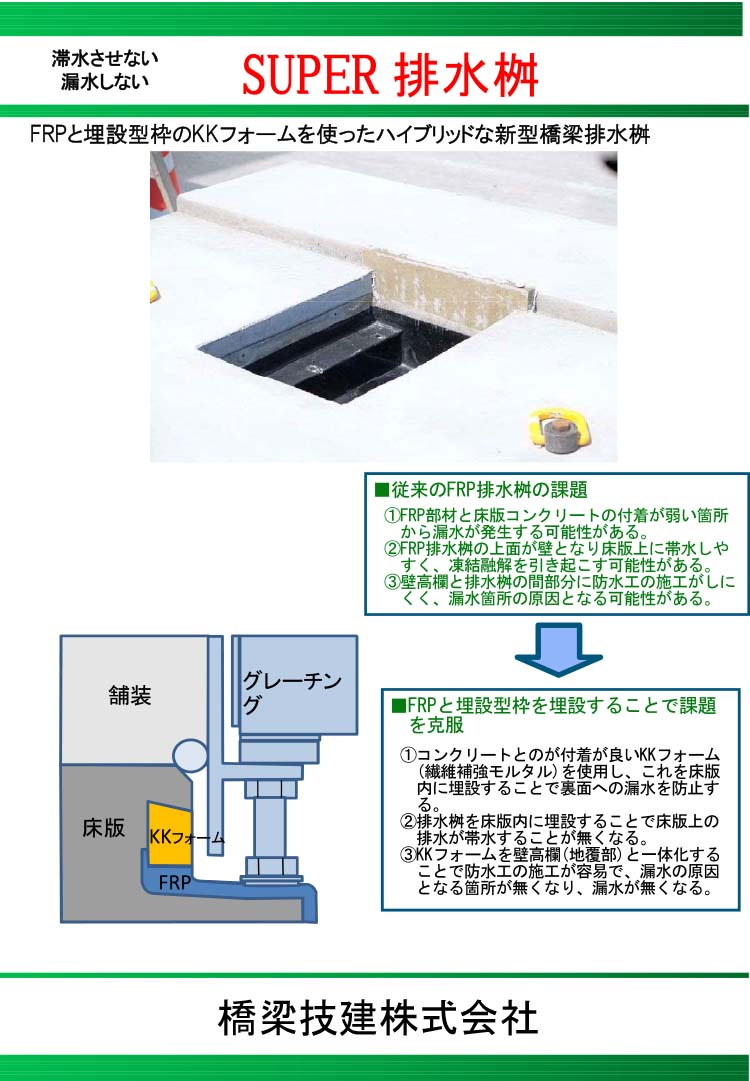

パンフレット (PDF:942KB)のダウンロードはこちら

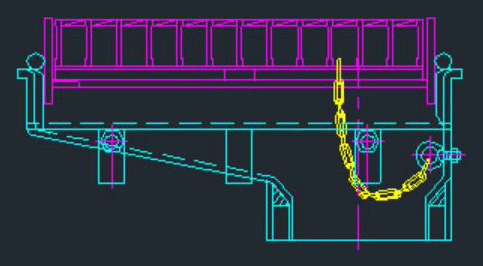

FRP製排水桝 詳細図ダウンロード

下記フォームよりご登録いただくと、FRP製排水桝の詳細図(PDF)をダウンロードいただけます。

会社名 [必須]
お名前 [必須]
メールアドレス [必須]

特許取得及びNETIS登録

特許

【特許証】
特許第3145674号
【発明の名称】
橋梁用FRP製排水桝
【内容】
構造を上下分離構造にしました。下桝の材質をFRPにしました。
特許証イメージ

特許

【特許証】
特許第6474849号
【発明の名称】
排水桝
【内容】
FRPとコンクリートの間の浸透水を、排水桝内部へ戻すことができる構造にしました。
特許証イメージ

NETIS登録

NETIS 新技術情報提供システムに登録しています。詳しくはNETISのサイトをご覧ください。

NETIS登録番号 CB-100064-VR
